可编程逻辑控制器PLC

来源：https://www.sdybauto.com/

可编程逻辑控制器PLC

可编程逻辑控制器(PLC)是带输入和输出的工业计算机，用于工业过程的控制和自动化。PLC的设计适应更严苛的工厂环境，提供实时的确定性控制和监控。

留言咨询

咨询电话：
15665899689

咨询电话：15665899689

产品概述
模块列表
维护和支持

详情介绍

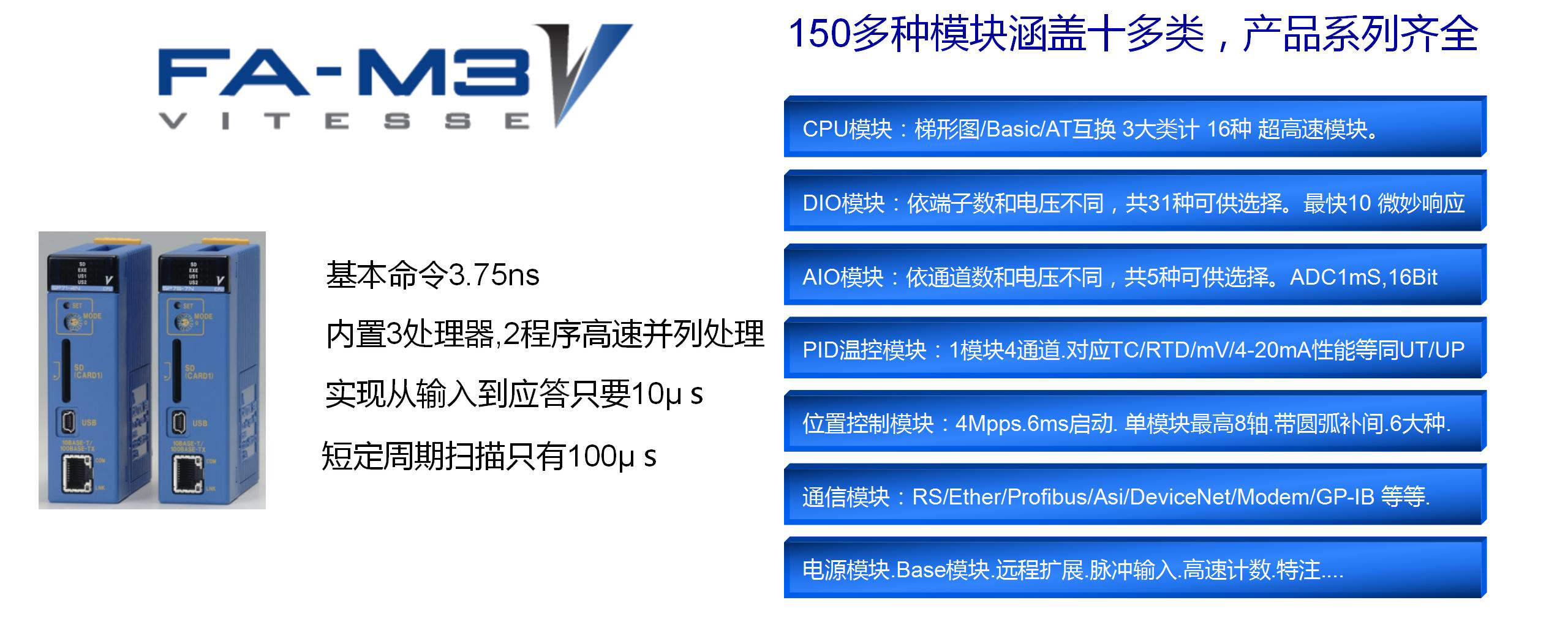

新FA-M3V系列

FA-M3的设计特点在于其速度，因此将其新系列命名为FA-M3V，其中，V代表“Vitesse”，在法语中是速度的意思。

从第一天开始，FA-M3就不断追求更高的速度，并将其作为解决客户挑战的最有效方法。

随着时间的推移，这已经演变成高速IPRS (指令、处理、响应和扫描)设计理念。如今，通过研发FA-M3V，我们创造了一项四倍速的新纪录。FA-M3V能够以惊人的速度提供可扩展性和可靠性。

FA-M3V前沿控制器，适用于努力追求世界最高水平的客户。

高速度提供稳定的控制

FA-M3V控制器具有超高速、控制稳定、链接功能和改善的网络性能等特点，通过改进各方面，以最高的速度提供稳定的控制。

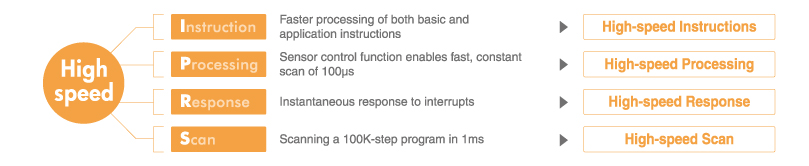

延伸“高速IPRS”设计理念

FA-M3V是业界CPU扫描速度相当快的PLC。通过延伸FA-M3系列控制器的高速IPRS (指令、处理、响应和扫描)设计理念，并利用横河电机的两项核心技术(即Vitesse引擎和并行指令处理系统(PIPS))，可以实现这种惊人的速度。

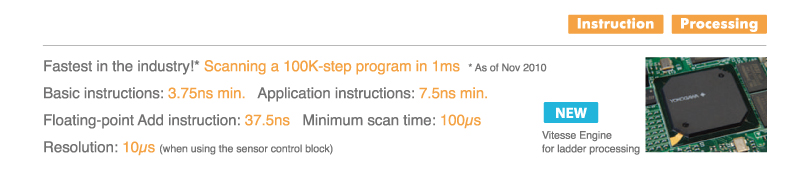

FA-M3 Vitesse引擎

超高的梯形图处理能力

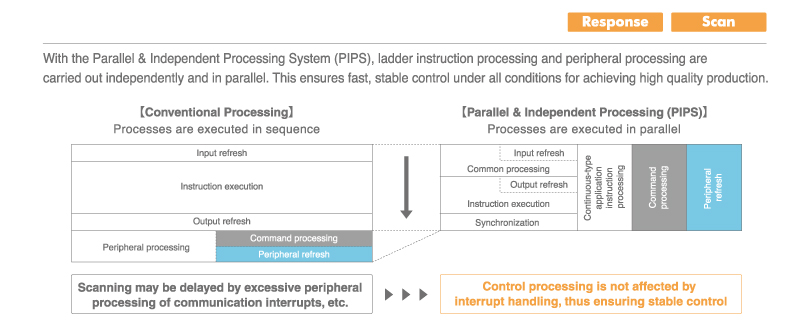

并行和独立处理系统(PIPS)

实现高品质生产的快速稳定控制

模块列表

硬件：

类别	名称	类型名称	规格
基座	基座电源	F3BU04-0N	用于电源(F3PU10/F3PU16)+4个插槽(CPU+I/O)
		F3BU05-0D	用于电源(F3PU20/F3PU30/F3PU26/F3PU36)+5个插槽(CPU+I/O)
		F3BU06-0N	用于电源(F3PU10/F3PU16)+6个插槽(CPU+I/O)
		F3BU09-0N	用于电源(F3PU20/F3PU30/F3PU26/F3PU36)+9个插槽(CPU+I/O)
		F3BU13-0N	用于电源(F3PU20/F3PU30/F3PU26/F3PU36)+13个插槽(CPU+I/O)
		F3BU16-0N	用于电源(F3PU20/F3PU30/F3PU26/F3PU36)+16个插槽(CPU+I/O)
电源	电源电源	F3PU10-0S	100～240 V AC、5 V DC/2.0 A额定输出(用于4个和6个插槽，M4螺丝)
		F3PU20-0S	100～240 V AC、5 V DC/4.3 A额定输出(用于5个、9个、13个和16个插槽，M4螺丝)
		F3PU30-0S	100～240 V AC、5 V DC/6.0 A额定输出(用于5个、9个、13个和16个插槽，M4螺丝)
		F3PU16-0S	24V DC、5 V DC/2.0 A额定输出(用于4个和6个插槽，M4螺丝)
		F3PU26-0S	24V DC、5 V DC/2.0 A额定输出(用于4个和6个插槽，M4螺丝)
		F3PU36-0S	24 V DC、5 V DC/6.0A额定输出(用于5个、9个、13个和16个插槽，M4螺丝)
CPU	顺序型CPU模块	F3SP22-0S	阶跃10K步，基本指令为0.045 μs或更长，带存储器
		F3SP71-4S	阶跃60K步，基本指令为0.00375 μs或更长，带网络和Modbus/TCP从机(服务器)功能(USB2.0，以太网)
		F3SP76-7S	阶跃260K步，基本指令为0.00375 μs或更长，带网络和Modbus/TCP从机(服务器)功能(USB2.0，以太网)
内存	ROM包	RK33-0N	阶跃56K步(用于F3SP22)
内存	ROM包	RK73-0N	阶跃120K步(用于F3SP22)
I/O	输入模块	F3XA08-1N	100～120 V AC，8点
		F3XA08-2N	200～240 V AC，8点
		F3XA16-1N	100～120 V AC，16点
		F3XH04-3N	高速输入，带脉冲捕捉功能，24 V DC，4点
		F3XC08-0N	无电压接点输入，8点
		F3XC08-0C	无电压接点输入，8点，单独的公共端

维护和支持

FA-M3厂商保修

此处说明横河电机株式会社(以下简称“横河电机”)对其FA-M3产品(“保修”)的厂商保修相关内容。请注意，您购买的FA-M3产品的保修可能与本保修有所不同。有关适用于您的保修和使用条件等的更多详细信息，请咨询横河电机销售代表或授权销售代表。

1. 应用

1.1 保修

本保修适用于横河电机制造和销售的FA-M3硬件产品(标准硬件产品和定制硬件产品)，包括模块、电缆连接器和端子。

“标准硬件产品”是指由横河电机制造并在横河电机提供的手册或一般规格(“GS”)中规定的产品。

“定制硬件产品”是指由横河电机根据客户与横河电机之间的协议制定的功能规格制造的硬件产品，且该产品由随附的横河电机商标进行标识。

1.2 无保修

本保修在任何情况下均不适用于上述FA-M3硬件产品的附件。

此外，对于经横河电机代表或横河电机授权的服务供应商以外的任何实体改造、修理、调整或更换部件的横河电机产品，本保修在任何情况下均不适用。

另请注意，本保修受以下第4节规定的条件限制。

2. 标准硬件产品的保修

2.1 保修期

横河电机保证标准硬件产品的有效期为自交付之日起至客户指定地点的十二(12)个月，或自生产之日起十八(18)个月，以先到期者为准。

FA-M3的生产日期为标签上的生产日期(DATE)。

但是，在2001年11月或之前生产的标准硬件产品由下述序列号(编号)进行标识。

示例：序列号为H0J230045

第一位(H)	制造工厂代码
后一位(0)	生产年份代码(年份最后一位数)
后一位(J)	生产月份代码(A=1月、B=2月...H=8月、J=9月...M=12月，“I”未使用)
后两位(23)	生产日期代码(1～31)
剩余位	生产日期

序列号为H0J230045的产品表示该产品于2000年9月23日在H厂生产。

2.2 保修范围

如果在保修期内发生横河电机引起的故障，横河电机将根据以下第2.3节免费更换产品。

但是，在以下情况下，即使处于保修期内，客户也需缴纳维修费用：

(1) 由于标签缺失或污损而无法识别序列号等制造信息时。

(2) 客户或横河电机以外的任何人员对产品处理不当或误用造成的故障。

(3) 在不符合用户手册规定的设计规格和安装条件的环境(例如暴露于冷凝环境)下处理、储存或使用本产品时。

(4) 因火灾、洪水、风暴、地震、雷电或其他自然灾害、烟雾、气体或其他污染、异常电压或其他不可抗力事件引起的故障。

(5) 使用不符合横河电机规定的电源、将其他设备连接至本产品或其他外部原因引起的故障。

(6) 由于部件或耗材(电缆、连接器、EEPROM：具有覆盖寿命的存储设备和承包商继电器等)的正常磨损而导致的故障。

(7) 其他非横河电机引起的故障。

2.3 保修期内应采取的措施

如果在保修期内发生横河电机引起的故障并迅速收到保修申请，横河电机将执行以下操作：

(1) 请联系您购买产品的横河电机销售代表或经销商，提供故障产品以及故障的相关条件和可能的故障原因。横河电机将免费更换产品。如果这种情况发生，请务必将故障产品退回横河电机。在这种情况下，更换故障产品后的更换产品保修期应与退回产品前的保修期相同。

(2) 原则上，不提供故障原因调查或调查报告。如果客户提出此类调查和报告的特殊要求，将单独确定包括可行性在内的内容。如果根据客户的要求进行原因调查并采取其他必要措施，则应向客户收取费用。

(3) 如果申请维修的产品证明无缺陷或证明故障在于客户，则应向客户收取维修或其他所需操作的费用。

2.4 第三方厂商制造的设备

对于由横河电机以外的厂商制造的设备，无论本文件中的内容如何，均应适用该厂商或设备提供商规定的保修期和保险范围的条件。

3. 定制硬件产品的保修

定制硬件产品应适用与标准硬件产品相同的保修条件，但是，此保修可能受客户购买保修服务备件的条件限制。

4. 使用产品的注意事项

(1) 为了横河电机产品及其所控制系统的保护和安全，请务必获取横河电机单独提供的用户手册(购买)，操作横河电机产品时，请遵守安全相关说明和其他注意事项。不遵守这些说明和注意事项可能会影响横河电机产品的保护功能等。在这种情况下，横河电机不保证相应产品的质量、性能、功能或安全性。

(2) 当安装保护/安全电路(如横河电机产品和控制系统设备的防雷系统)时，或者为使用横河电机产品和控制系统的工艺和生产线建立和应用防呆设计、故障安全设计和其他保护/安全电路时，客户负责正确规划、准备和实施独立流程，例如使用横河电机以外任何一方提供的设备开发系统。

(3) 确保将横河电机的部件或耗材更换为横河电机指定的部件。

(4) 横河电机产品均不用于运行核相关设备、铁路设施、飞行器导航或通信设备、船用设备、空中交通管制设施、医疗设备或其他任何用途，因为这些产品故障可能会导致死亡、人身伤害或严重的健康损害。要想将任何产品应用于直接影响人身安全的设备或系统，客户应在不使用横河电机设备或系统的情况下负责建立一个系统来确保安全。

用时间和使用寿命有限的部件

模块耐用时间：10年

但是以下模块的部件使用寿命有限。

使用寿命有限的部件

1、铝电解电容器

推荐更换周期：自工厂发货之日起8年

电源模块	F3PU01-0N, F3PU10-0N, F3PU10-0S, F3PU16-0N, F3PU20-0N, F3PU20-0S, F3PU26-0N, F3PU30-0N, F3PU30-0S, F3PU36-0N, F3PU36-0S, F3SP05-0P, F3SP08-0P*, F3SP08-SP
数字输入模块	F3AD04-0N, F3AD04-0V, F3AD04-0R, F3AD08-1N, F3AD08-1V, F3AD08-1R, F3AD08-4V*
模拟输出模块	F3DA02-0N, F3DA04-1N, F3DA08-5N*
温度控制和监测模块	F3CT04-0N, F3CT04-1N, F3CR04-0N, F3CR04-1N
PID控制模块	F3CV04-1N*
定位模块	F3NC51-0N, F3NC52-0N, F3NC61-0N
手持编程控制台	PR30-0N*

继电器

电气使用寿命：100,000次或更多

机械使用寿命：20,000,000次或更多

电源模块	F3PU01-0N, F3PU10-0N, F3PU10-0S, F3PU16-0N, F3PU20-0N, F3PU20-0S, F3PU26-0N, F3PU30-0N, F3PU30-0S, F3PU36-0N, F3PU36-0S, F3SP05-0P, F3SP08-0P*, F3SP08-SP
l继电器输出模块	F3YC08-0C, F3YC08-0N, F3YC16-0N

光电耦合器

推荐更换周期l：5年(温度高于45°C使用时)

FA-Link模块	F3LP01-0N*
FA-Link H模块	F3LP02-0N
高速计数器模块	F3XP01-0H,F3XP02-0H
数字输入模块	F3AD04-0N, F3AD04-0V, F3AD04-0R, F3AD08-1N, F3AD08-1V, F3AD08-1R, F3AD08-4V*
温度监测模块	F3CX04-0N
温度控制和PID模块	F3CU04-0N, F3CU04-1N

硬盘

建议更换周期：从工厂发货之日起5年或20,000个工作时长，以先到期者为准。

硬盘模块	F3HD30-0N, F3HD31-2N, F3HD31-3N*
