数据采集软件

来源：https://www.sdybauto.com/

数据采集软件

使用一系列易于使用且经济高效的软件工具从横河的数据采集和控制器产品中获取、上传和分析数据。

留言咨询

咨询电话：
15665899689

咨询电话：15665899689

数据记录软件
DAQManager
DAQWORX

详情介绍

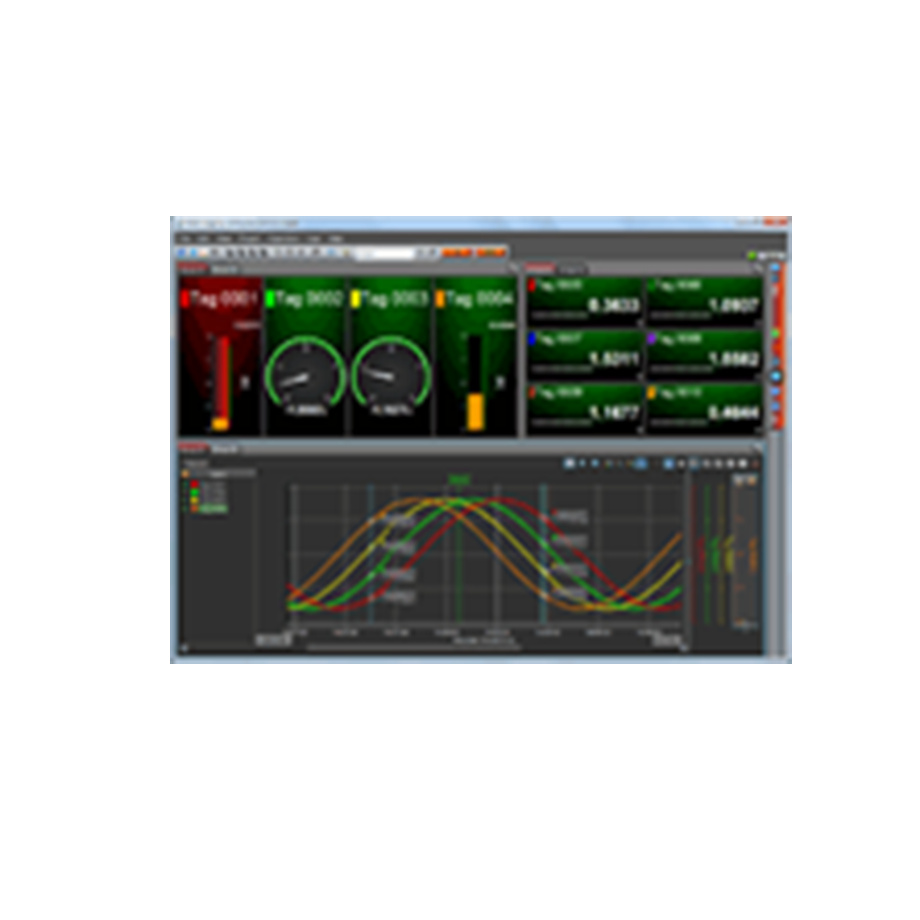

数据记录软件GA10
SMARTDAC+ GA10数据记录软件是一款在PC中监视和记录数据的程序。通过在单台PC上集中监视和记录整个网络中来自多个设备的数据，可以节省时间和精力。

特点：

1、通过网络监视和记录多台仪表的数据

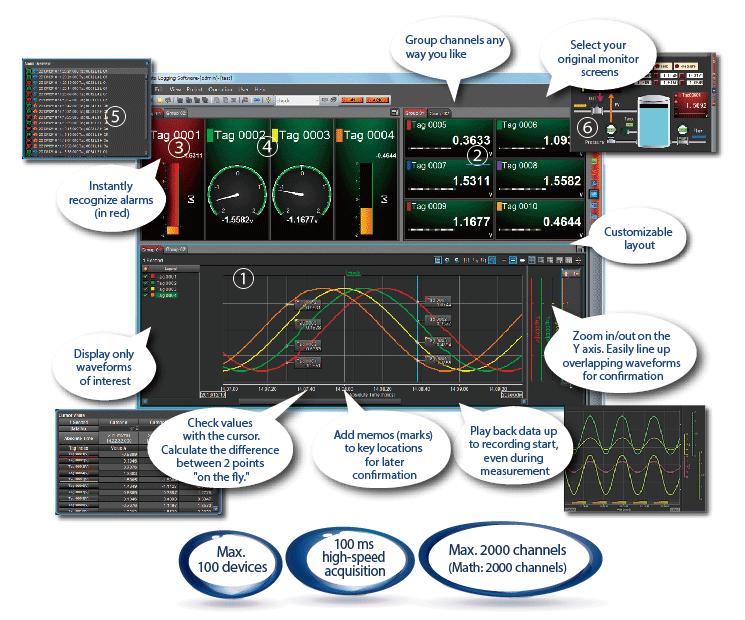

2、屏幕画面便于浏览

多种显示画面

(1)趋势显示 (2)数字显示 (3)条形图显示 (4)仪表盘显示 (5)报警监视/日志 (6)自定义画面

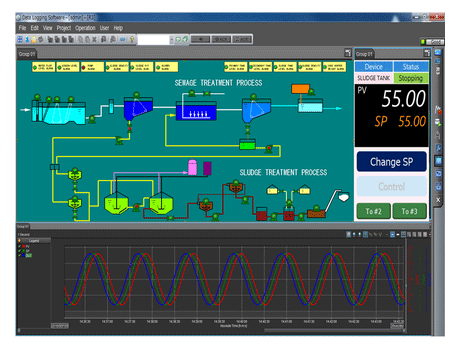

3、自定义画面功能(/CG可选项) *新

直接通过PC记录和监视过程，并使用自定义画面模拟显示过程。

（1）可创建50个画面

（2）直接从监视器操作连接的设备

* 使用Modbus写命令

（3）包括用于构建屏幕画面的DAQStudio软件

4、可与多台设备连接

广泛支持数据记录系统、记录仪、温度控制器、信号调节器、功率监视器和功率计。

还可以从Modbus设备采集数据。

5、兼容型号

连接的产品
数据记录系统	GM10
	MX100, MW100
	DA100
记录仪	GX10, GX20, GP10, GP20
	DX1000, DX1000N, DX2000
	DX1000T, DX2000T
	FX1000
	MV1000, MV2000
	CX1000, CX2000
	μR10000, μR20000
	DR130, DR230, DR240
温控器	UT75A, UT52A, UT55A, UT35A, UT32A, UP55A, UP35A, UM33A
PLC	FA-M3V(F3SP7x) (Connected as Modbus instruments)
功率监视器	PR300, UPM100, UPM101 (Connected as Modbus instruments)
信号转换器	VJU7, VJS7, VJA7, VJH7, VJP8, VJQ7, VJQ8, VJX7, MVHK, MVRK, MVTK (Connected as Modbus instruments)
功率计	WT300, WT500, WT1800*,WT3000, WT3000E
Modbus设备	Instruments supporting Modbus communication
软件	DAQ32Plus, MXLOGGER

6、简单设置

（1）自动打印设置

自动打印趋势及其他图表通过选择内容、目标通道、打印机和其他设置进行配置。

可自定义的布局，输出为Excel或PDF。(报表/打印功能可选)

7、数据采集设置

仅需选择要连接的仪表，即可进行采集。如果使用数据采集系统/记录仪，将自动应用标签名称。可以轻松在多通道上扫描也可以修改高级设置。

* 适用的记录仪/数据记录仪型号

8、高可靠性

（1）通信中断时自动重新连接，断电前可持续保护数据文件。

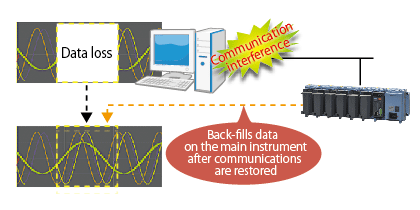

（2）数据完善功能(回填功能)*

（3）* 使用GM/GX/GP/DX/MV主机时，仪表时间用于时间戳。

（4）服务器操作系统支持

能够构建高度可靠的系统，连续稳定运行。

连接的产品
数据记录系统	GM10
	MX100, MW100
	DA100
记录仪	GX10, GX20, GP10, GP20
	DX1000, DX1000N, DX2000
	DX1000T, DX2000T
	FX1000
	MV1000, MV2000
	CX1000, CX2000
	μR10000, μR20000
	DR130, DR230, DR240
温控器	UT75A, UT52A, UT55A, UT35A, UT32A, UP55A, UP35A, UM33A
PLC	FA-M3V(F3SP7x) (Connected as Modbus instruments)
功率监视器	PR300, UPM100, UPM101 (Connected as Modbus instruments)
信号转换器	VJU7, VJS7, VJA7, VJH7, VJP8, VJQ7, VJQ8, VJX7, MVHK, MVRK, MVTK (Connected as Modbus instruments)
功率计	WT300, WT500, WT1800*,WT3000, WT3000E
Modbus设备	Instruments supporting Modbus communication
软件	DAQ32Plus, MXLOGGER

9、功能丰富

（1）报警音

·发生报警时PC会发出哔哔声

（2）通过电子邮件发送通知

·根据各种采集状态发送电子邮件

·指定多个发送条件和内容

·SMTP验证/SMTP前POP认证

（3）MATH通道 *可选项

·实时计算测量数据

·支持基本数学计算和其他多种运算

·也可设置报警

（4）报表打印 *可选项

·自动打印数据，包括趋势、瞬时值和时报/日报。

·支持布局自定义并输出至PDF/Excel

（5）OPC-UA服务器 *可选项

·支持OPC-UA通信，实现较高的安全性和可靠性。

·在支持的SCADA、数据库和其他平台中利用测量数据

（6）经过确认的OPC-UA产品：

·FAST/TOOLS V9.05 (横河)

·GENESIS64 7.6.6 (爱康诺)

·Ignition V10.85 (inductive automation)

（7）标准功能支持多点记录

·能够在不同时间点采集多项数据

（8）双时模式

·可以选择PC时间或仪表时间作为时间戳

·与仪表本体文件保持一致

（9）用户权限设置

·设置4个权限级别：所有者、管理员、操作员、监视者

（10）添加监视PC(客户端) *可选项

·在多台PC上监视和共享数据

（11）DDE服务器

·在包括Microsoft Excel在内的DDE兼容软件中利用测量数据

（12）自定义画面新可选项*

·按您喜欢的方式布置组件(例如数字、趋势、条形图和图像组件)。

·使用适合您环境的自定义画面进行监视。

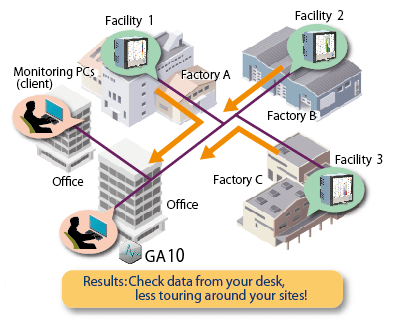

在生产现场监测数据

从办公地点即可监测工厂数据。

用户也可以增加客户端，在多台计算机上共享数据。

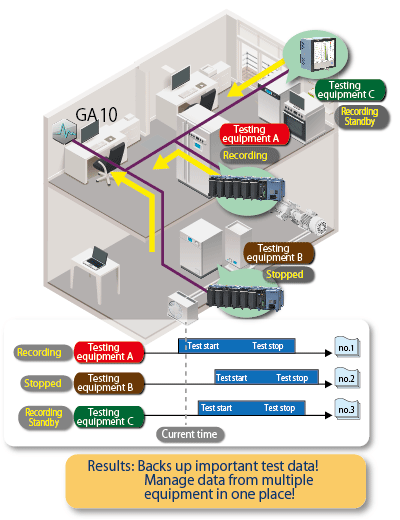

记录多台设备的数据

将测试/生产设备数据保存在计算机上。

甚至可以在不同时间记录单个设备。

通过自定义画面进行Modbus操作 *新

您可以从自定义画面更改Modbus寄存器的值。

也可以更改操作(控制或记录)。

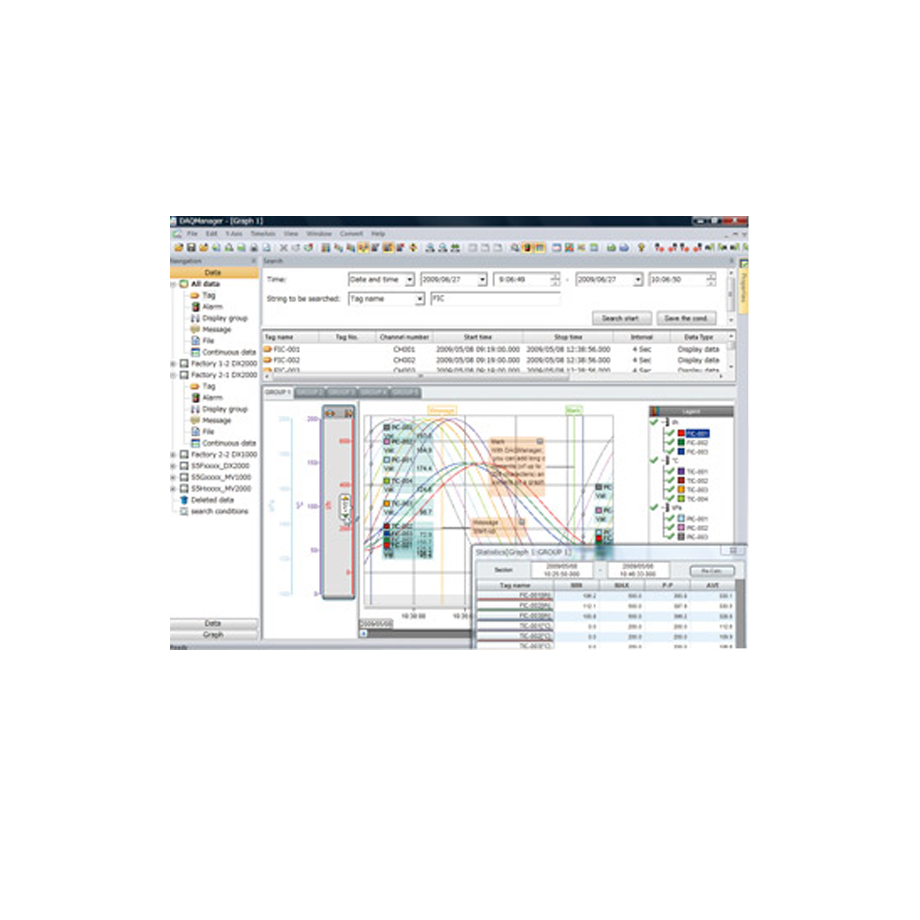

DAQManager

DAQManager

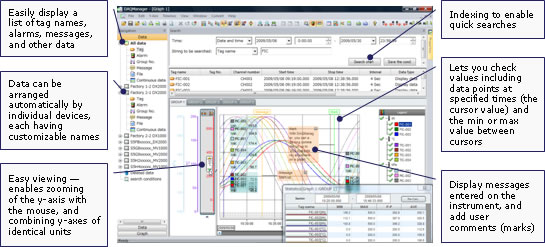

DAQManager是一个软件程序，可以在PC上管理无纸记录仪的测量数据。可以通过日期/时间、标签名称、批次名称和其他条件快速轻松地搜索DAQManager上加载的数据。可以将不同仪表、不同周期记录的通道显示在同一趋势图中。

（1）索引可快速搜索

（2）各种图表

（3）轻松加载/导入数据

（4）数据自动合并

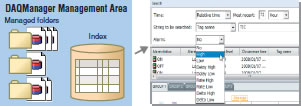

索引可快速搜索

您可以使用日期/时间、批处理名称和其他搜索条件轻松找到所需的数据，例如标签名称、报警和消息。使用将数据文件加载到DAQManager中时注册的管理信息索引，可以搜索并快速得到结果。

各种图表

不仅可以“按原样”显示数据文件，还可以选择某台仪表或不同记录周期的通道，将其显示在同一趋势图上。用户创建的图表可以打印、转换(转换为文本或Excel格式)、保存或调用，以供将来分析。

轻松加载/导入数据

载入数据仅需指定其所在文件夹。通过原始记录数据的仪表，DAQManager自动管理日期/时间和批次等信息，使用户摆脱了复杂的文件夹结构。使用DAQWORX DAQEXPLORER和其他软件可以自动转发数据文件，使数据恢复任务可以完全自动化。

数据自动合并

分别保存到多个文件的数据会自动合并。DAQManager将数据视为从内存开始到内存停止的连续数据(或在连续记录过程中视为“进行中”)，并且无需用户采取任何措施即可确认文件之间的数据连续性。

DAQManager的功能:

例1：通过标签名称和日期/时间从数十台记录仪中搜索数据。

例2：通过批处理信息和消息搜索各种批处理数据。

应用1：每星期一显示上周末发生的报警列表。

应用2：从所有工厂的记录仪中仅提取排水数据，并合并到一个图表中。

型号和后缀代码

型号代码	后缀代码	可选项代码	说明
DXA250			DAQManager
交付格式	-1		安装媒介: CD-ROM

DAQWORX

通过DAQWORX，用户可以使用横河记录仪、数据记录系统、温控器等测量仪表建立数据采集系统，而无需进行编程。为了增加功能，DAQWORX提供集成的数据采集软件系统，使客户可以将高附加值软件连接到现有的数据采集系统上，轻松扩展支持的应用范围。请注意，某些软件包与GX/GP系列无纸记录仪不兼容。

集成软件包

集成记录仪、控制器和测量仪表。

DAQLOGGER *

产品特定软件包

充分发挥每种产品的优势

（1）MXLOGGER (用于DAQMASTER MX100) *

（2）DAQEXPLORER

(用于DX, CX和 MVAdvanced/MV)

（3）DAQ32Plus用于Darwin series *

通用软件

DataBrowser *

* : 该产品已停产。替代产品是GA10数据记录软件。

数据浏览器：

1、DX、CX和MV系列的监视软件

2、基于GUI的用户友好操作

使用DAQEXPLORER可以轻松执行任务，如通过网络输入DX/CX/MV设置，或将测量数据文件从DX/CX/MV系列设备传输到PC。只需单击或拖放桌面上的图标(DX100P/DX200P除外)。

3、桌面

DesktopDAQEXPLORER包含下面列出的软件模块。各个模块都集成在桌面上。

该软件组件自动查找并显示DX/CX/MV系列设备，这些设备与网络上使用的PC在同一网段内连接。

（1）自动搜索并安装在网络上的DX/CX/MV系列设备

（2）启动数据监视器、数据查看器和设置软件(使用DXAdvanced/MVAdvanced的批处理功能时，可以在内存启动时输入批处理信息。使用（3）DXAdvanced R3或更高版本的多重批处理功能时，可以在单个批处理中发生内存启动/停止)。

（4）促进内存的启动、停止和触发

（5）显示活动窗口的快照视图

（6）列出内部存储器和外部存储介质中的文件

（7）自动传输文件(按周期或具体时间指定)

（8）允许手动传输文件(只需拖放)

（9）自动打印快照

数据监视器软件

Lets 该软件可以按多种格式监视DX/CX/MV系列设备的测量数据，包括趋势显示、环形趋势显示、数字显示和仪表显示。

1、趋势监视器

2、环形监视器

3、数字监视器

4、报警监视器

5、彩图监视器

6、仪表监视器

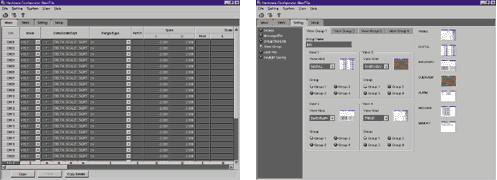

安装软件

该软件可以与DX/CX/MV系列设备交换测量和计算通道相关设置及显示设置数据，并将数据保存在PC的硬盘或其他介质上。*

* 对于DXAdvanced R3或更高版本，无法为自定义显示功能构建或编辑屏幕画面。

程序模式设置
可以通过CX1000/CX2000控制测量站的图形界面创建和设置嵌入式控制回路程序的操作模式。

数据查看器软件

链接文件画面

将DX/CX/MV单元中的连续数据分解成多个文件后生成的数据文件，或由于电源故障等中断的数据文件显示为链接文件。您可以保存文件链接条件，以便重新显示链接的文件。通过链接文件画面还可以使用光标读取显示数据中的数值，计算周期值，并将数据转换为ASCII格式或兼容Excel和Lotus 1-2-3的文件格式。

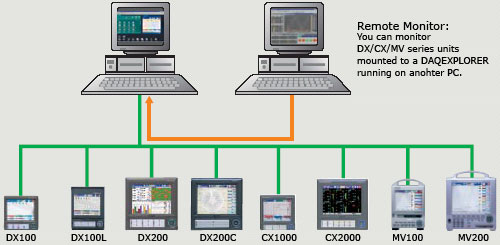

系统配置
DAQEXPLORER的数据监视软件最多可与16个DX/CX/MV系列设备链接。

与高附加值软件组合使用

高级监视(用户创建的屏幕)

Use用户创建的屏幕与 AddObserver 和AddObserver运行时相结合，可提供方便的实时监视。
