浮子流量计

浮子流量计设计简约,其应用的技术是流量测量领域中比较古老的成熟原理之一:当流体流量增加时,位于圆锥形玻璃管内的浮子就会上升,其刻度位置可作为流量被读取。

咨询电话:
15665899689
  • 概述
  • 产品介绍
  • 产品规格
详情介绍
浮子流量计设计简约,其应用的技术是流量测量领域中比较古老的成熟原理之一:当流体流量增加时,位于圆锥形玻璃管内的浮子就会上升,其刻度位置可作为流量被读取。


产品介绍

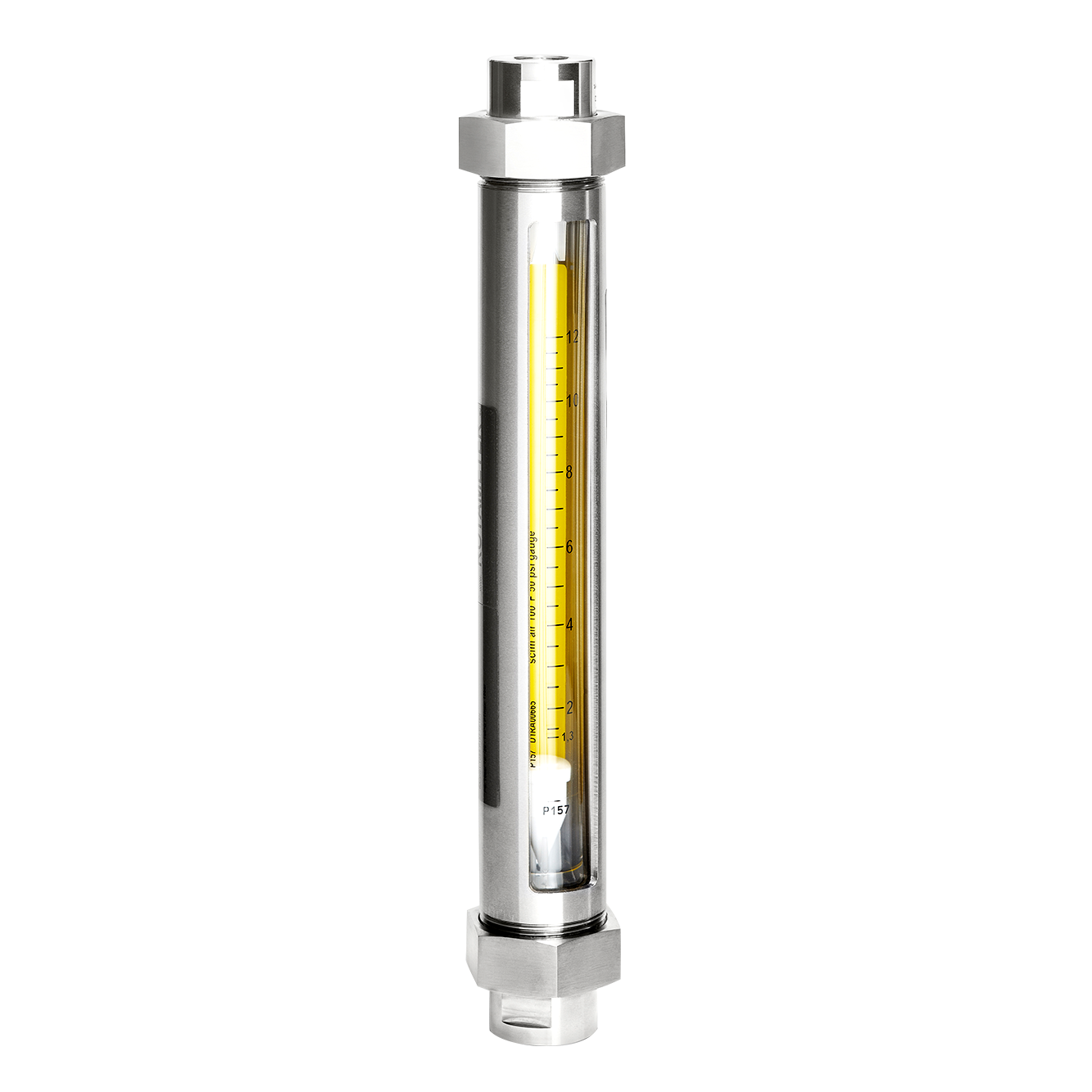

RAGN浮子流量计
RAGN浮子流量计专门用于持续测量液体和气体。硼硅酸盐玻璃计量管颜色分明,易于读取刻度。RAGN标配内置316不锈钢接头和可选不锈钢、钛、PTFE或PVDF部件。RAGN的连接部件可选择NPT螺纹或法兰材质。

流体从计量管的底部流向顶部,因此需要垂直安装。实际流量如顶部的浮子位置所示,可直接从计量管上的刻度读取数据。

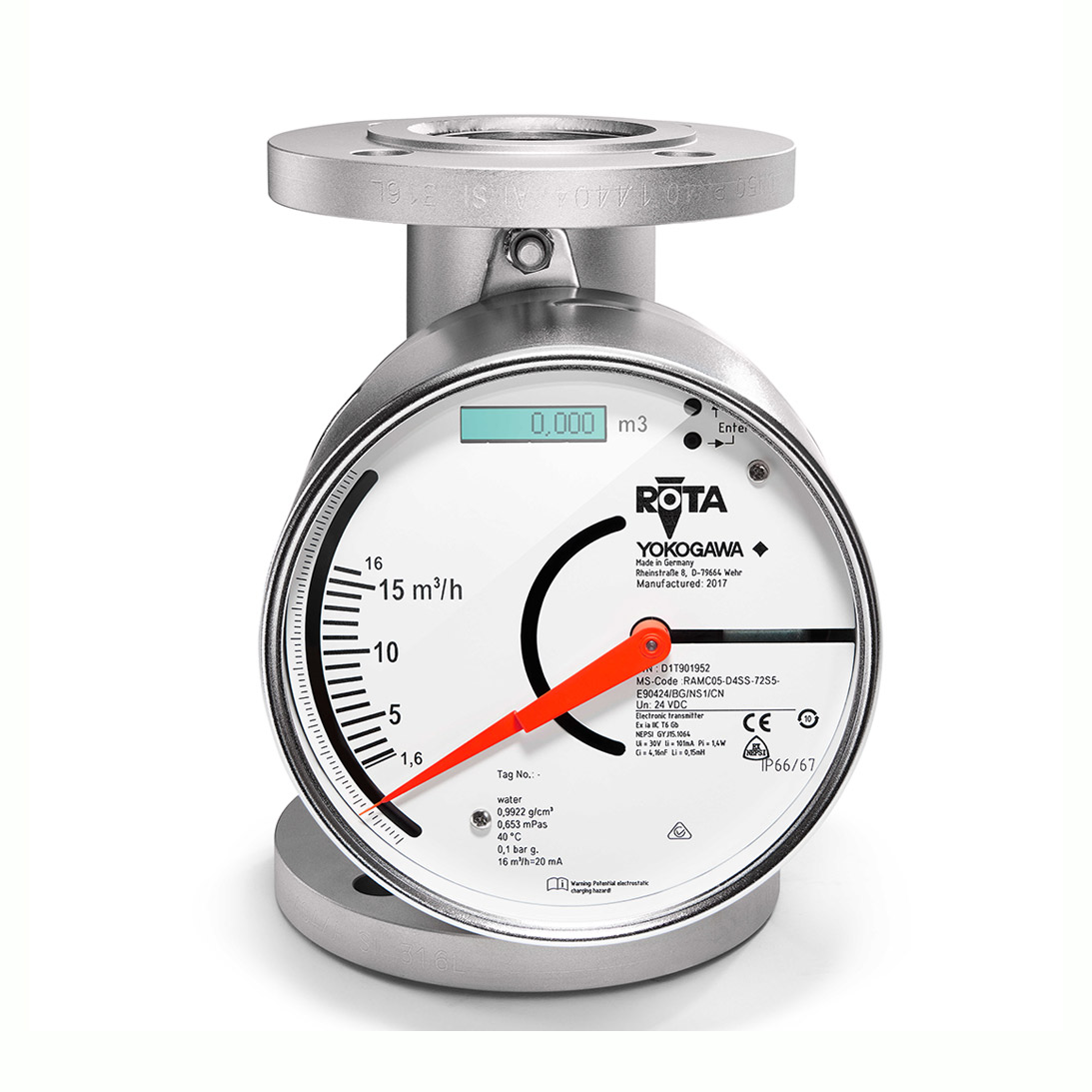

RAMC多变量流量计
初次接触该流量计时,其全不锈钢设计会令人印象深刻。仔细观察后会发现其拥有一个获得的“浮子阻塞”检测系统。对于任何流量计,操作都是关重要的,RAMC也不例外 - 接液部件有多种材质可供选择,本安输出作为可选项提供。

如果您重视流量计的灵活性,那RAMC会非常符合您的要求。不管是测量空气还是高速流体,指示器可以原位替换而不影响其性能,而浮子也可以替换。

RAMC具备了浮子流量计的大多数优点:稳固的设计、测量可靠、可不带电源、HART通讯,终形成真正的通用流量计,适用于气体、液体和蒸汽应用。

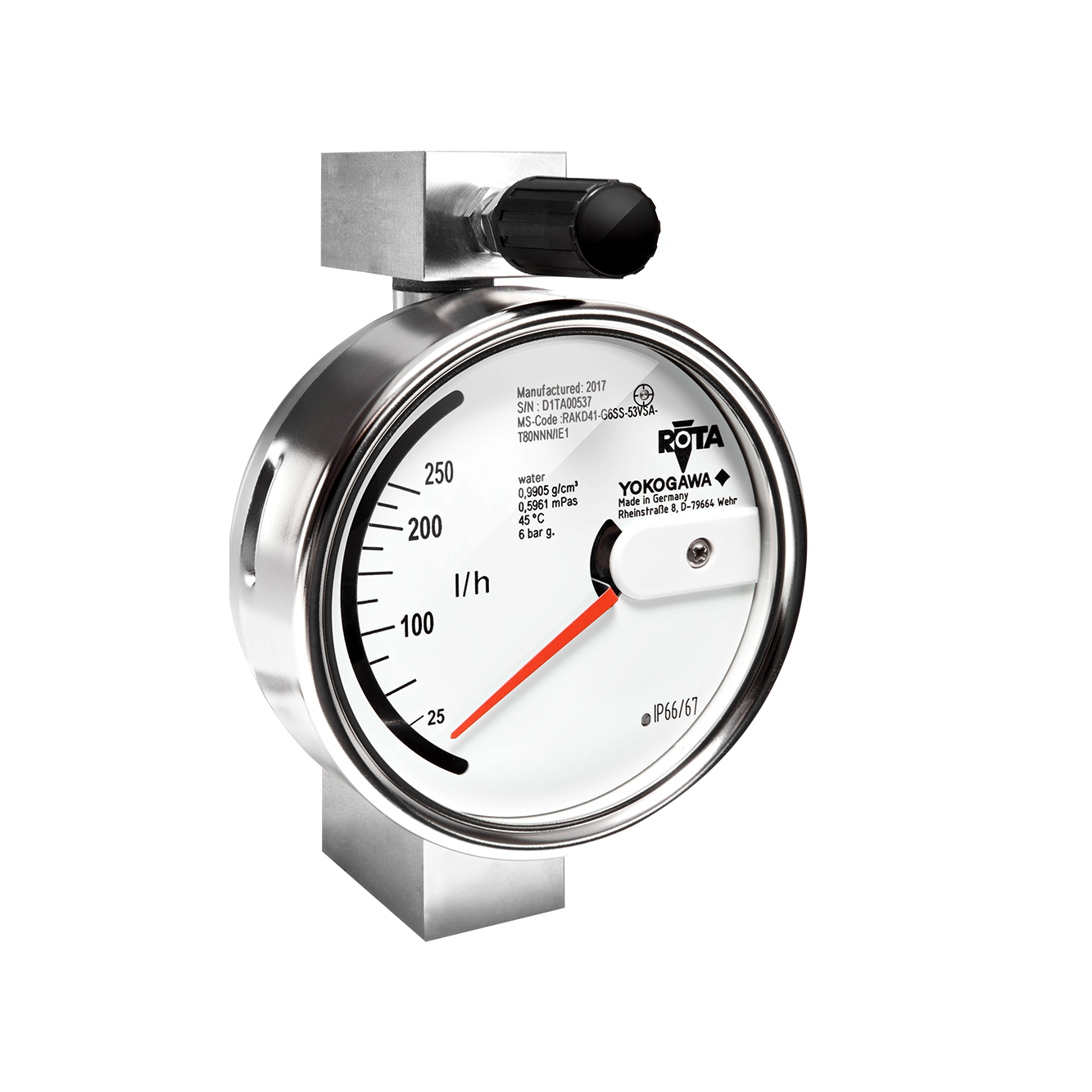

RAKD金属可变量浮子流量计
金属浮子流量计RAKD和其他同类浮子流量计的不同点在于具有轻巧并有导向性的浮子设计,这种设计特别适用于小流量测量。RAKD流量计会被安装一个精密的控制阀,并设计有水平过程连接。

基于差压原理的集成流量控制器,无论工作压力如何变化,都可以保持恒定的流量,这是众多可选功能之一。带有标准或故障限位开关的RAKD适用于SIL2级别的应用。阀门和控制器的配置达到SIL1级别。

RAKD浮子流量计结合了浮子原理的几个优点:稳固的设计、测量可靠、可不带电操作机械指示器和电子输出信号。此外,它们易于安装并且无需维护。RAMC和RAKD都被安装在一个非常漂亮的全不锈钢外壳中,即使在非常恶劣的工业条件下也能保持很长的使用寿命。

特点:
便于阅读的显示屏
全不锈钢结构设计
适用于符合IEC 61508和ISO 13849的应用场合
可选用调节阀和流量控制器
使用Quickon连接器实现快速连接技术
本安型输出
可应要求提供特殊材料如蒙乃尔和哈氏合金

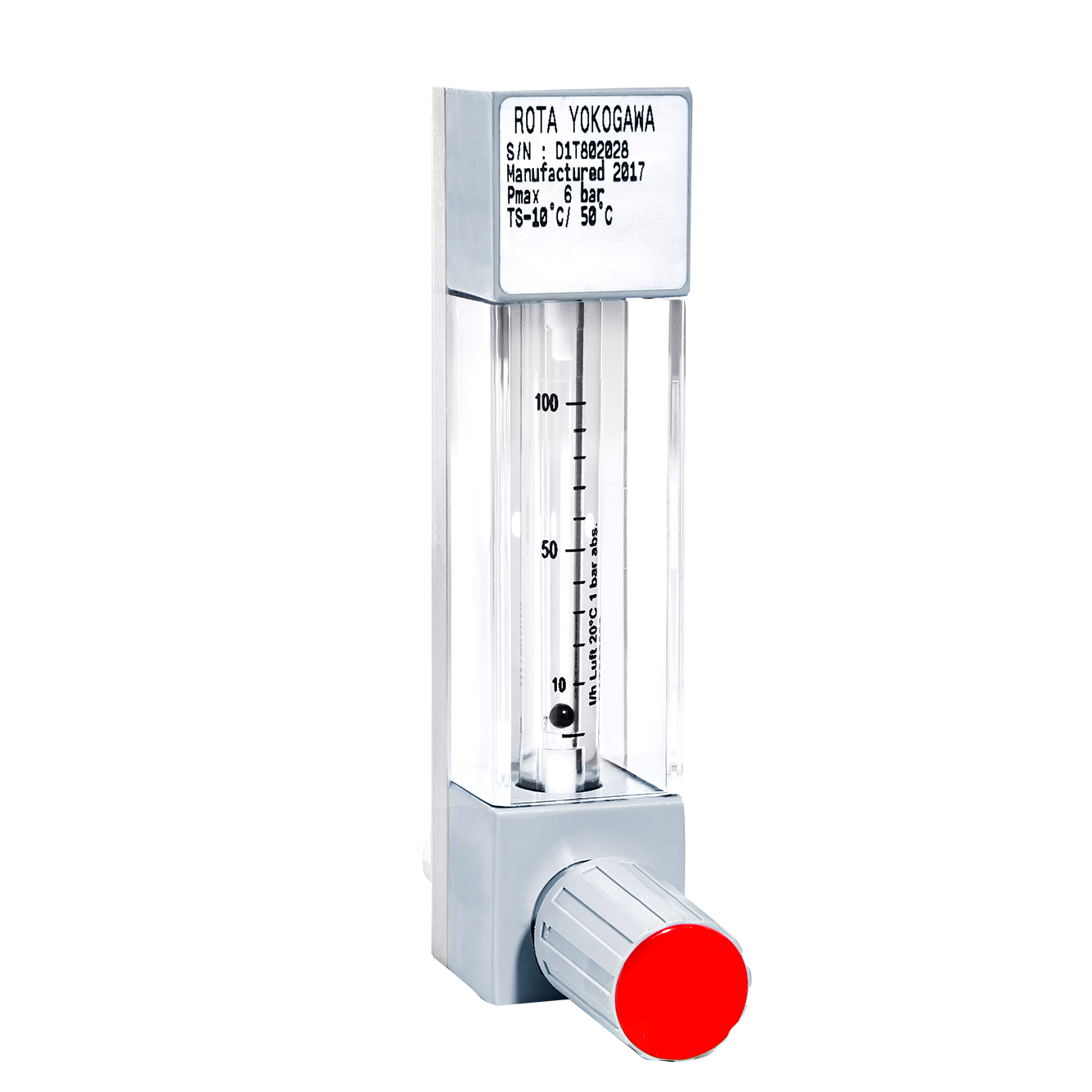

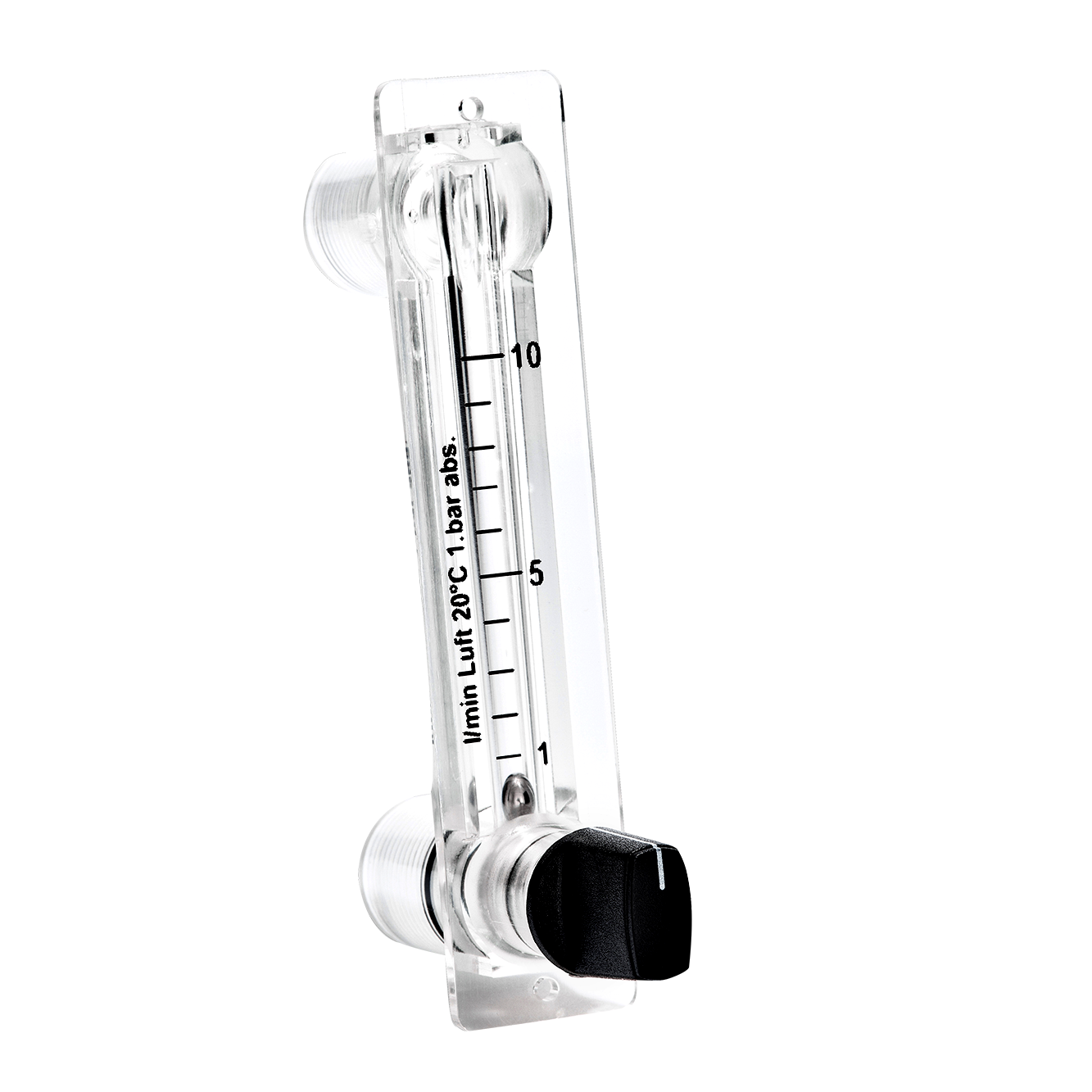

RAGK/RAGL 小型实验室浮子流量计
浮子流量计RAGK和RAGL专门用于液体和气体的低流量测量。其主要应用于净化、分析仪和气体采样系统、实验室和机械设备等领域。集成针形阀是可选的,用于流量的微调。这些简单且实惠的浮子流量计有非常广阔的应用范围,种类繁多的锥和浮子以及数十年检验的成熟设计。浮子流量计RAGK和RAGL适用于SIL场合且符合机械指令,同时也使横河电机的金属和玻璃浮子流量计更加完善了。

特点:
适用于符合IEC 61508和ISO 13849的应用场合
设计节省空间
针形阀可用于微调流量
压损很小
经济型解决方案

产品规格
RAGN浮子流量计
过程连接内径 ØD  尺寸“L”(毫米/英寸)  法兰型过程连接尺寸“L”(毫米/英寸)
1/2"  375 / 14.7 475 / 18.7
3/4"  375 / 14.7 475 / 18.7
1"  375 / 14.7 475 / 18.7
1 1/2"  375 / 14.7 475 / 18.7
2"  375 / 14.7 475 / 18.7
2 1/2"  375 / 14.7 475 / 18.7
过程连接 材质:不锈钢
计量管 长度: 300 mm / 11.81"
材质: 硼硅酸盐 (Duran 50)
浮子材质 液体:不锈钢
气体:PTFE
正常运行条件 额定16 bar / 232 PSIG
额定100°C / 212°F
测量量程 10:1
测量精度
Acc. Directive VDI/VDE
3513, sheet 2
1.6% (qG=50%)
部件 标准型 可选项
螺纹NPT AISI 316L PTFE
法兰150#   AISI 316L **
外壳 AISI 316L **
螺母 AISI 316L **
止动片 PFA PVDF, AISI 316L,
测量管 硼硅酸盐玻璃 **
浮子 钛,PVDF,PTFE
AISI 316
***
垫片 橡胶 氟橡胶,EPDM合成物
空气 (60°F, 14.7 PSIG)
额定流量 [SCFM]  连接型号   部件编号
0.9 1/2" RGC4720A Request a Quote
1.45 1" RGC4721A Request a Quote
2.3 1" RGC4722A Request a Quote
3.6 1" RGC4723A Request a Quote
5.8 1" RGC4724A Request a Quote
9 1" RGC4725A Request a Quote
14.5 1" RGC4726A Request a Quote
23 1" RGC4727A Request a Quote
36 2" RGC4728A Request a Quote
58 2" RGC4729A Request a Quote
90 2" RGC4730A Request a Quote
